En los procesos de producción farmacéutica y biotecnológica, el control preciso del flujo de fluidos es fundamental. Las válvulas de diafragma se han convertido en el estándar de facto en estos entornos gracias a su diseño higiénico, su capacidad de trabajar con fluidos sensibles y su facilidad de mantenimiento.
A diferencia de otros tipos de válvulas, el diafragma actúa como elemento de cierre sin que ningún componente mecánico entre en contacto directo con el fluido. Esto elimina zonas muertas, facilita la limpieza CIP y reduce drásticamente el riesgo de contaminación del proceso.
¿Cómo funciona una válvula de diafragma?
El principio de funcionamiento es sencillo: un diafragma flexible (fabricado en elastómero biocompatible) se presiona contra un asiento en el cuerpo de la válvula para interrumpir el flujo, o se levanta para permitirlo. El actuador (manual, neumático o eléctrico) transmite el movimiento al diafragma a través de un vástago.
El resultado es una válvula sin cámara de alojamiento del vástago en contacto con el fluido, sin fugas externas y con una zona de flujo completamente lisa y libre de retenciones.
Tipos de válvulas de diafragma
Válvulas de diafragma de cuerpo recto (two-way)
Son las más comunes. Permiten el paso o el corte del flujo en línea. Se instalan habitualmente en líneas de transferencia, distribución de fluidos y puntos de toma de muestras.
Válvulas de diafragma de cuerpo angular
La entrada y la salida forman un ángulo de 90°. Se utilizan cuando el trazado de la instalación requiere un cambio de dirección en el punto de control.
Válvulas de diafragma de vías múltiples
Permiten la gestión de más de dos vías en un único cuerpo de válvula. Son habituales en sistemas de distribución de medios de servicio o en plantas multiproducto donde se necesita conmutar entre diferentes circuitos.

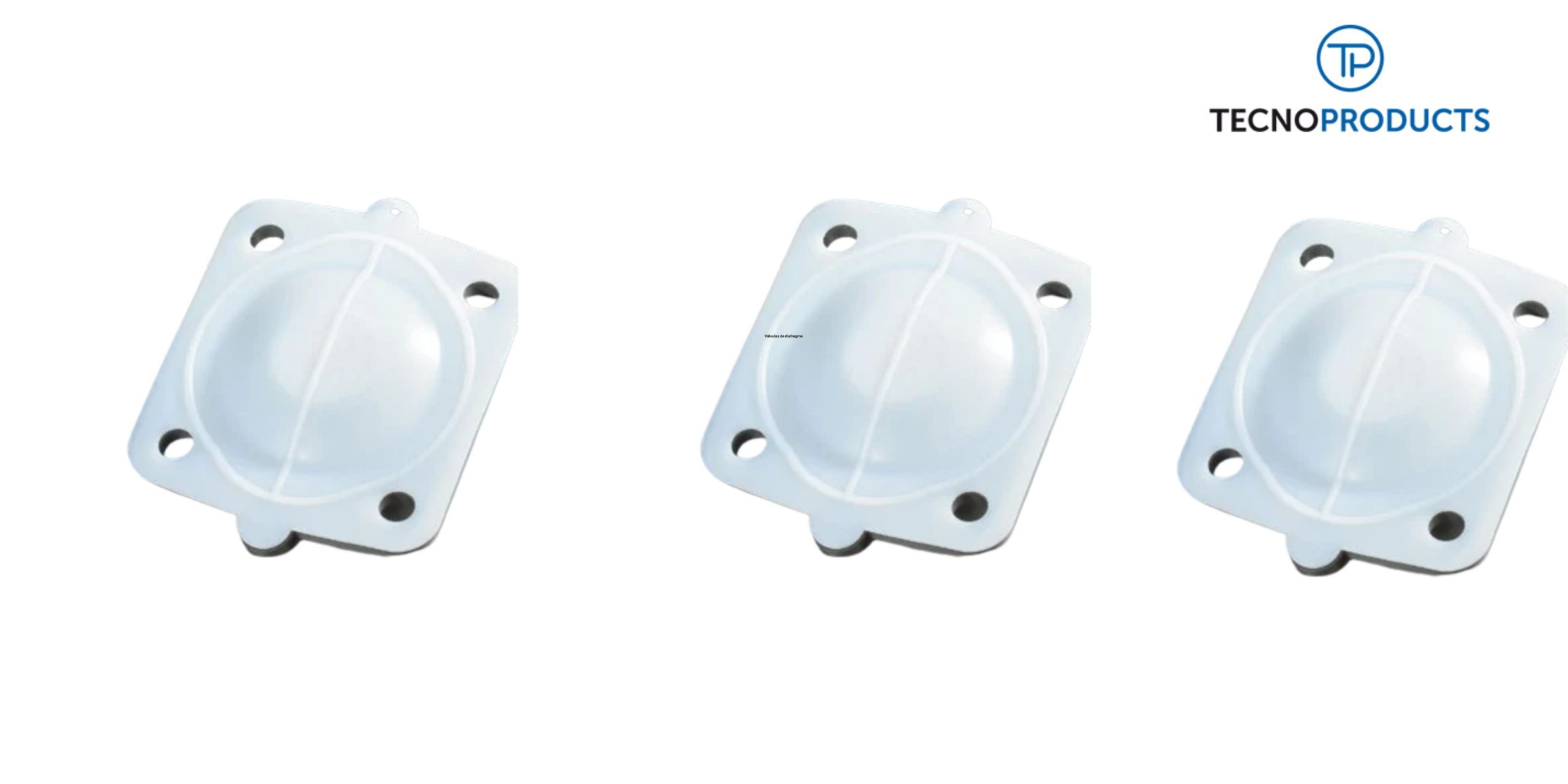

Materiales del diafragma: clave para la compatibilidad química
EPDM: excelente resistencia al vapor y a soluciones acuosas. Usado en procesos con limpiezas CIP a alta temperatura.
Silicona: alta biocompatibilidad y flexibilidad en un amplio rango de temperaturas. Habitual en bioprocesos y aplicaciones con fluidos sensibles.
PTFE: resistencia química máxima. Para aplicaciones con solventes agresivos, ácidos concentrados o bases fuertes.
Viton (FKM): resistencia a hidrocarburos y solventes orgánicos. Usado en producción de API con disolventes.
Ventajas clave en entornos farmacéuticos
- Diseño sin zonas muertas: elimina puntos de acumulación de fluido o microorganismos.
- Limpieza CIP y esterilización SIP sin desmontaje: ahorra tiempo y reduce el riesgo de recontaminación al remontar.
- Mantenimiento simplificado: el único elemento consumible es el diafragma, que se sustituye fácilmente sin herramientas especiales.
- Control preciso del flujo: con actuadores neumáticos posicionadores, permite regulación continua del caudal.
- Cumplimiento GMP: diseño validable conforme a los requisitos de ASME BPE y EHEDG.
Las válvulas de diafragma son una solución técnicamente superior para el control de fluidos en entornos farmacéuticos, biotecnológicos y alimentarios. Su diseño higiénico, su versatilidad y la facilidad de mantenimiento las convierten en una inversión que impacta positivamente tanto en la calidad del proceso como en los costes operativos a largo plazo.
¿Buscas válvulas de diafragma para tu instalación? Consúltanos en Tecno Products y te asesoramos sobre el tipo y material más adecuado para tu proceso.
