Tenemos un racor o una junta Clamp en la mano. Necesitamos sustituirlo, pero no sabemos qué medida pedir. Cogemos el calibre, anotamos los diámetros y empieza la búsqueda entre catálogos, tablas e Internet.
En Tecno Products conocemos bien esta situación. Por eso hemos preparado el Buscador de medidas Clamp: una herramienta que parte de lo que puedes medir para mostrarte qué referencias podrían corresponder a tu pieza.
«He medido esto. ¿Qué tengo delante?» Esa es la pregunta que queremos ayudarte a resolver.
Probar el identificador de conexiones Clamp
Medir, introducir los datos y ver las posibles correspondencias
Selecciona Junta o Racor e introduce el diámetro interior y el exterior siguiendo los dibujos de la herramienta. En el racor, el diámetro exterior que se pide es el de la brida, no el del tubo. Para las juntas aparecen los perfiles con ala y sin ala, para que puedas reconocer dónde tomar las cotas.
No necesitas conocer previamente la norma. Si solo dispones de una medida, puedes empezar por ella; al añadir la segunda, tendrás más información para acotar la búsqueda.

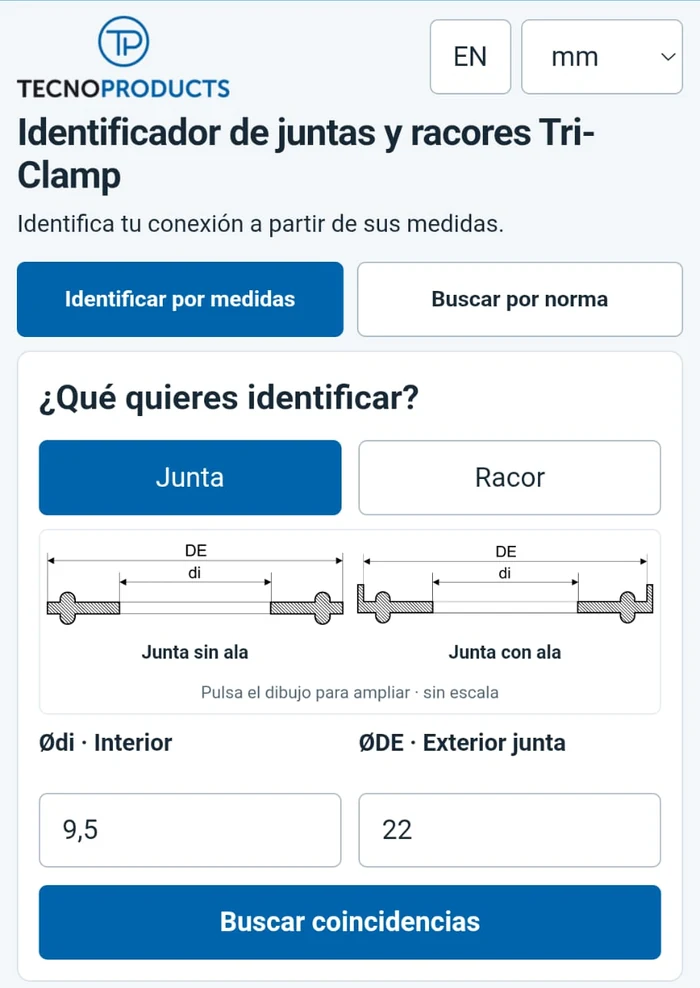

Una pieza, dos medidas. Captura real de la herramienta en un teléfono Android.
En esta búsqueda hemos introducido 9,5 mm de interior y 22 mm de exterior. El buscador muestra una posible correspondencia dentro de su catálogo. La medida nominal de la referencia aparece en el resultado: no hay que deducirla convirtiendo directamente el diámetro exterior a pulgadas.
¿Y si la medida no es exacta?
Una junta usada puede haberse deformado. También puede haber diferencias al colocar el calibre o al medir una pieza modificada. Por eso la búsqueda no exige que el número introducido coincida exactamente con una cota del catálogo.
El identificador aplica automáticamente un margen de búsqueda de ±5 % a cada medida introducida. Por ejemplo, si escribes 35 mm, busca esa cota entre 33,25 y 36,75 mm. No tienes que configurar el porcentaje.

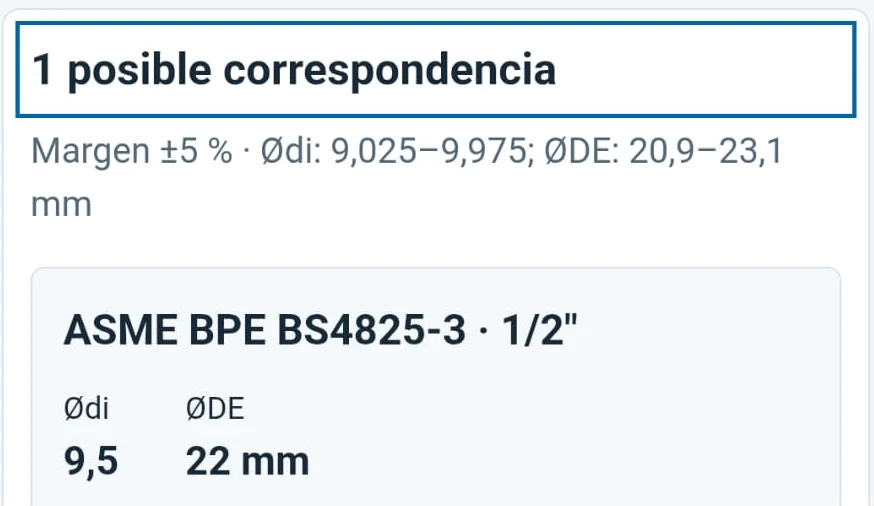

El resultado muestra el intervalo utilizado y las dimensiones de la referencia encontrada.
Este margen sirve para localizar candidatos. No es una tolerancia de fabricación ni confirma por sí solo que dos componentes sean compatibles. Si aparecen varias posibilidades, conviene contrastar ambas cotas, el perfil y la documentación de la conexión antes de pedir el recambio.
ASME BPE, DIN 32676 y otras familias dimensionales
Dos piezas pueden compartir el diámetro exterior y tener interiores distintos. También puede haber dimensiones próximas en familias diferentes. Por eso el buscador puede mostrar varias correspondencias, con su denominación y tamaño nominal, en lugar de dar una identificación por segura.
El catálogo incorpora las familias ASME BPE BS4825-3, DIN 32676, ISO 1127, ISO 2852, BS6362 Sch 5 y BS6362 Sch 10, tal como se identifican en la herramienta. Estas denominaciones permiten consultar las referencias; compartir una cota no convierte las normas en equivalentes.

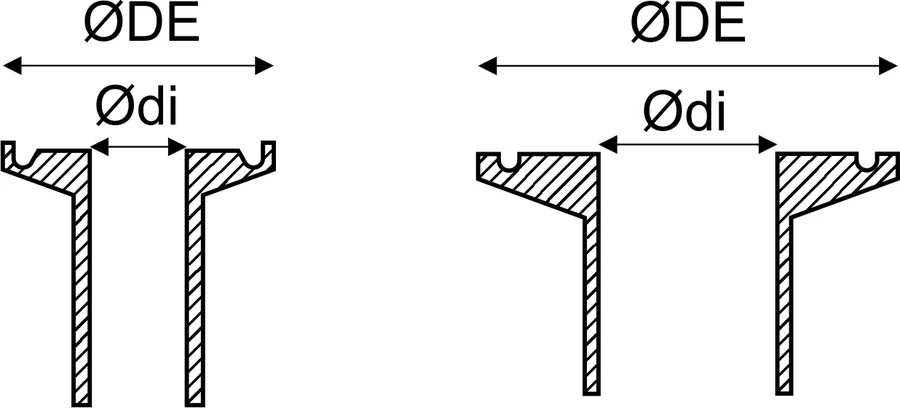

En el racor se compara el interior con el exterior de la brida señalado en el dibujo.
La herramienta ayuda a orientar la identificación dimensional. La elección del material, el perfil de la junta y las condiciones de servicio se comprueban aparte. Si necesitas completar esa selección, puedes consultar nuestra gama de juntas Clamp o contactar con nosotros desde el propio buscador.
Más que una tabla de medidas
Una tabla dimensional es útil cuando ya sabemos qué buscar: «Tengo un ASME BPE de 1½ pulgadas. ¿Cuáles son sus dimensiones?». El modo Buscar por norma permite hacer esa consulta en la herramienta.
Pero muchas veces el trabajo empieza al revés: «Tengo esta pieza delante y he medido estos diámetros. ¿Qué puede ser?». Hemos reunido en un mismo buscador la entrada de medidas, un margen automático y las posibles correspondencias de distintas familias dimensionales. Así puedes pasar de la pieza a las referencias que merece la pena comprobar.
Llévala contigo en el móvil
La idea es poder utilizarla donde surge la duda: delante de una instalación, con el calibre y el teléfono a mano.
Es una aplicación web. Se abre desde el navegador, sin buscarla en Google Play ni en App Store. También puedes añadirla a la pantalla de inicio del teléfono para acceder desde su icono; las opciones de instalación dependen del navegador y del dispositivo.
Cómo acceder al buscador desde la web de Tecno Products en un móvil Android.
En castellano o inglés. En mm o pulgadas.
La interfaz está disponible en castellano e inglés y permite trabajar en milímetros o pulgadas. Puedes introducir decimales con punto o coma. Así puedes usar las unidades con las que has tomado la medida, tanto en una instalación métrica como en otra que trabaje habitualmente en pulgadas.

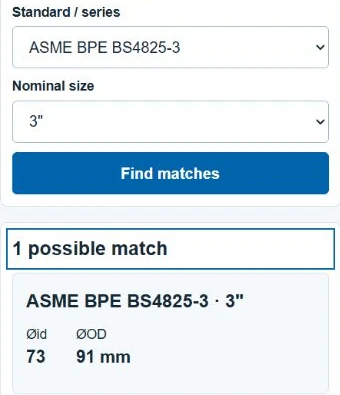

Consulta por norma en inglés. El tamaño nominal está en pulgadas y las cotas del resultado se muestran en mm en esta captura.
¿Quieres profundizar en las conexiones Triclamp?
El identificador ayuda a responder «¿qué tengo delante?». Nuestra Guía Técnica de Conexiones Triclamp amplía el contexto para entender las conexiones, seleccionar sus componentes y revisar los materiales y las condiciones de uso.
Acceder a la descarga de la Guía Técnica de Conexiones Triclamp
Si tienes una pieza por identificar, empieza por sus medidas. El buscador te mostrará las posibles correspondencias para que puedas comprobar qué necesitas pedir.
