Una instalación de proceso higiénico no es simplemente una planta industrial con tuberías de acero inoxidable. Es un sistema diseñado desde los primeros planos para que la contaminación sea estructuralmente imposible, la limpieza sea eficaz y validable, y cada componente pueda cualificarse y trazarse. Estas son las claves que diferencian una planta GMP bien diseñada de una fuente permanente de problemas de calidad.
El Principio Fundamental: Diseñar para la Limpieza
El principio más importante del diseño higiénico es deceptivamente simple: si no puedes limpiar una superficie, no la incluyas en el diseño. Cada cavidad, cada unión roscada, cada zona muerta en la instalación es un punto donde el producto puede acumularse y generar contaminación que ningún protocolo CIP puede eliminar de forma fiable.
Las directrices EHEDG (European Hygienic Engineering & Design Group) y los estándares ASME BPE materializan este principio en especificaciones técnicas verificables: rugosidades superficiales Ra ≤ 0,8 μm, derivaciones con longitud máxima L ≤ 6×D, conexiones completamente desmontables para inspección, materiales con perfil de extractables documentado y válvulas sin zonas de retención de fluido.

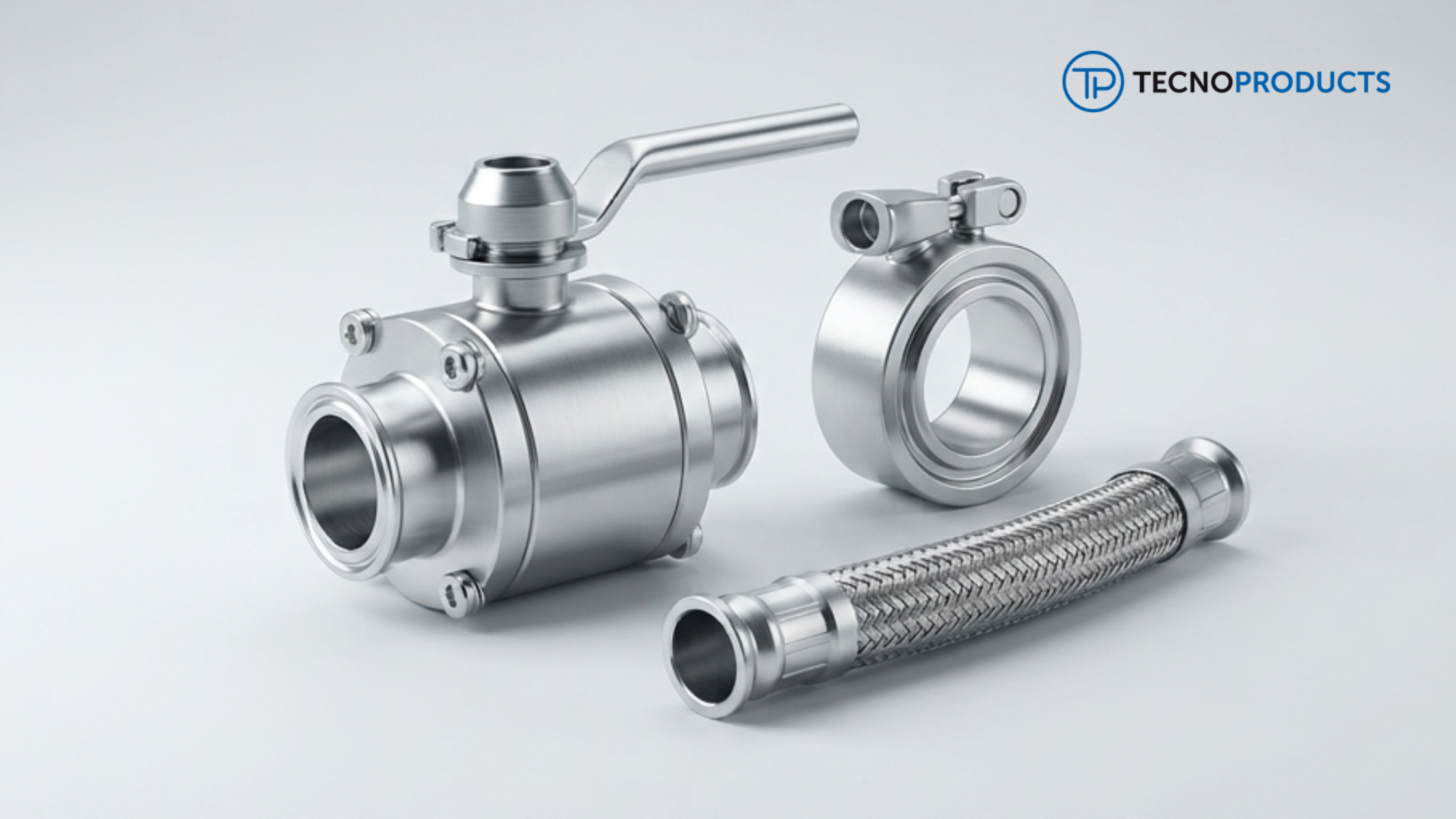

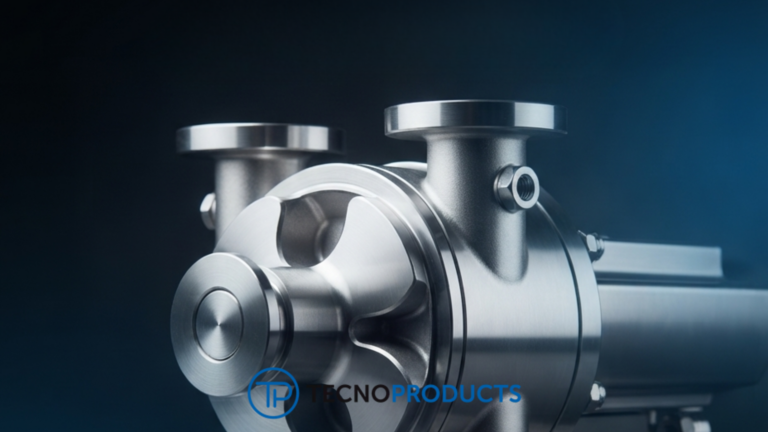

El Sistema Clamp como Base de la Modularidad
Las instalaciones de proceso higiénico modernas se construyen sobre el sistema clamp: racores DIN 32676 o ASME BPE, juntas de silicona platino o EPDM y abrazaderas de acero inoxidable. Esta elección no es estética: es funcional.
El sistema clamp permite desmontar completamente cualquier tramo de tubería en segundos para inspección o mantenimiento. Permite combinar libremente componentes de distintos fabricantes —válvulas, sensores, bombas, filtros— manteniendo la misma filosofía de conexión higiénica. Y permite reconfigurar la instalación cuando cambian los requerimientos del proceso, sin soldaduras ni modificaciones estructurales.
En términos de validación, el sistema clamp facilita la cualificación IQ (los componentes son identificables y documentables) y la validación de limpieza (las superficies son accesibles para el muestreo de hisopado o el análisis de aguas de enjuague).
Zonas Muertas: El Enemigo del Proceso Higiénico
Una zona muerta es cualquier punto de la instalación donde el fluido puede quedar estancado, sin renovarse durante el proceso o la limpieza. En sistemas de agua farmacéutica (PW/WFI), una zona muerta a temperatura ambiente puede generar un foco de proliferación microbiana en cuestión de horas. En líneas de producción, puede ser fuente de contaminación cruzada entre lotes.
Las fuentes más habituales de zonas muertas en instalaciones de proceso son:
• Derivaciones demasiado largas desde la línea principal hasta una válvula o sensor (superar L > 6D)
• Válvulas instaladas con el actuador mirando hacia arriba en posición que genera acumulación en el cuerpo
• Tuberías ciegas o con fondos muertos sin procedimiento de sanitización
• Puntos de uso mal diseñados donde el agua no llega a circular
• Sensores con vaina de protección que genera una bolsa de fluido estancado
El diseño correcto elimina estas zonas desde el plano. Si no pueden eliminarse, deben gestionarse con procedimientos de sanitización específicos y frecuentes.
CIP y SIP: La Limpieza Integrada en el Diseño
Los procesos Cleaning In Place (CIP) y Sterilization In Place (SIP) son los métodos de limpieza y esterilización de referencia en instalaciones de proceso higiénico. Su eficacia depende en gran medida del diseño de la instalación:
Para CIP: el agente de limpieza debe alcanzar todas las superficies del sistema con la velocidad y temperatura adecuadas. Esto requiere que la instalación sea completamente drenante, que no haya zonas muertas donde el agente no circule y que los componentes (válvulas de membrana, juntas clamp) sean compatibles con los agentes CIP utilizados (soda cáustica 1-2%, ácido nítrico 0,5-1%, peracético, agua caliente).
Para SIP: el vapor debe alcanzar todos los puntos del sistema en las condiciones de temperatura y tiempo necesarios para la esterilización (121°C / 20 min o equivalente). Los puntos de drenado de condensado y las derivaciones deben diseñarse para garantizar la circulación del vapor sin bolsas de condensado frío que puedan comprometer la esterilidad.
Cualificación IQ/OQ/PQ: Documentar lo que se Diseñó
En una instalación GMP, el proceso de cualificación documenta que la instalación se construyó como se diseñó (IQ), que funciona como se especificó (OQ) y que produce resultados consistentes con los requisitos del proceso (PQ).
Los componentes higiénicos —racores, juntas, válvulas, tubos— deben estar documentados en el IQ con: especificación técnica, certificado de material, declaraciones de conformidad normativa y, en su caso, certificado de acabado superficial. Un proveedor que suministra estos documentos de forma ordenada y sistemática facilita enormemente el proceso de cualificación. Un proveedor que no puede hacerlo es un obstáculo en el proyecto.
La inversión en una instalación bien diseñada y bien documentada desde el primer día se recupera rápidamente: menos problemas en las inspecciones regulatorias, menos no conformidades, procesos de validación más cortos y, en última instancia, mayor confianza en la calidad del producto.
Conclusión
El diseño de una instalación de proceso higiénico es una decisión técnica con consecuencias que se extienden durante toda la vida útil de la planta. Las decisiones correctas en el diseño —sistema clamp, eliminación de zonas muertas, compatibilidad CIP/SIP, componentes bien documentados— se traducen en años de operación eficiente y conforme. En Tecno Products llevamos más de 30 años acompañando a ingenieros y responsables de calidad en la selección de los componentes correctos para cada instalación. Contacta con nuestro equipo.
