Si tuviéramos que elegir un único componente que simboliza la filosofía del proceso higiénico moderno, sería el racor clamp. Simple en apariencia —un reborde metálico con un chaflán preciso—, es en realidad el sistema de conexión que hace posible la modularidad, la trazabilidad y el mantenimiento eficiente de cualquier instalación farmacéutica, alimentaria o de bioproceso. Esta guía explica todo lo que necesitas saber sobre él.
Qué es un Racor Clamp y Cómo Funciona el Sistema

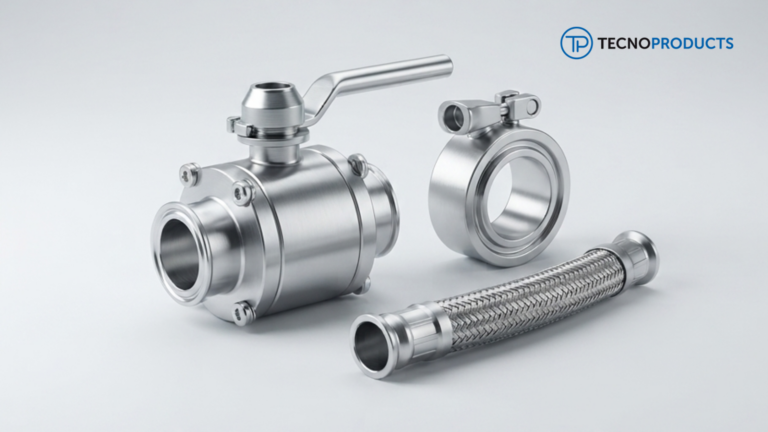

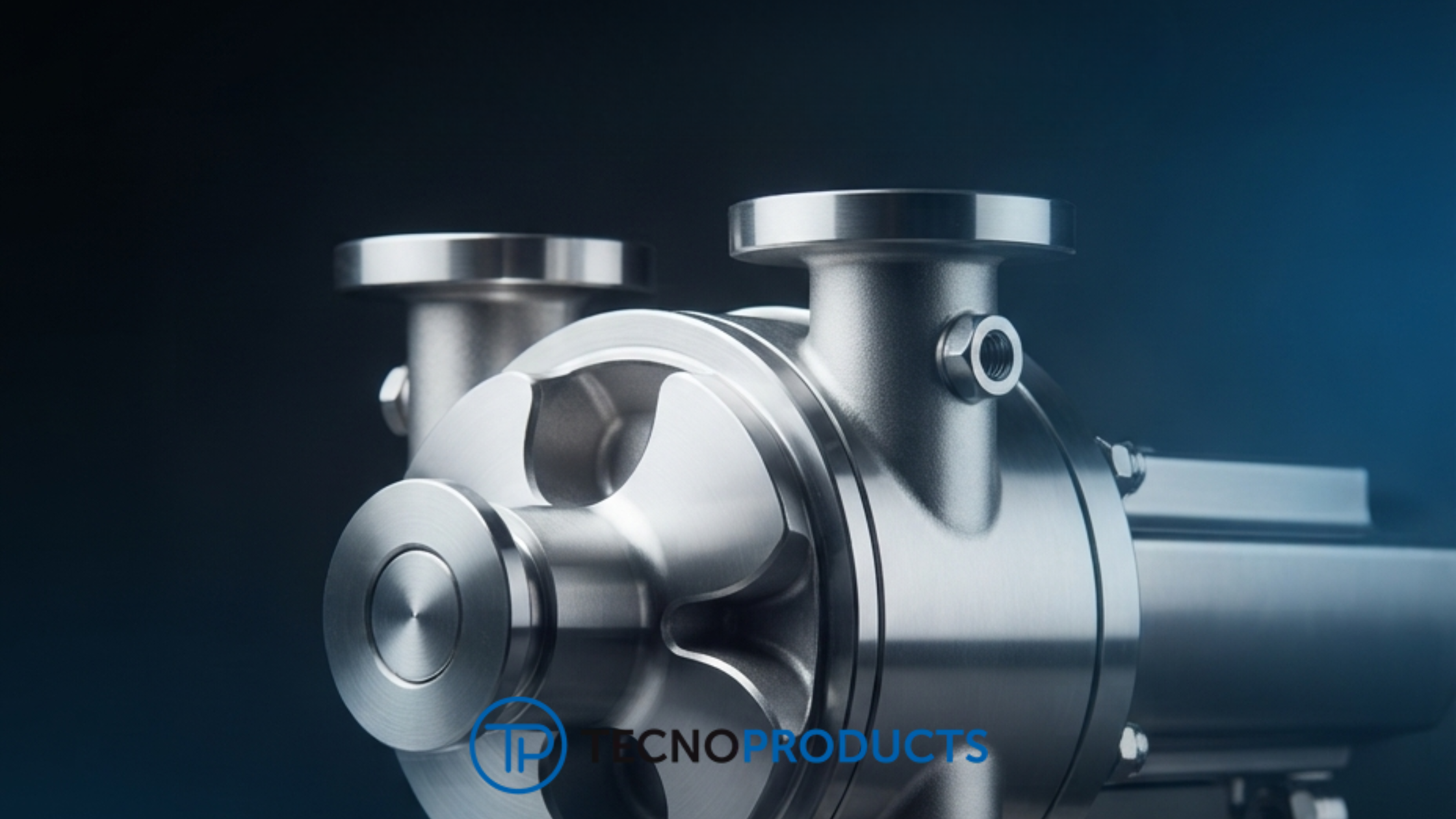

Un racor clamp (también denominado ferrule, tri-clamp o ferrule sanitario) es el elemento de extremo de tubo, válvula, bomba, sensor o cualquier componente de proceso que termina en un reborde normalizado. Dos ferrules del mismo diámetro se unen enfrentando sus chaflanes, con una junta de sellado entre ellos, y se aprietan mediante una abrazadera clamp que los mantiene unidos.
El resultado es una conexión que: es completamente hermética bajo presión y vacío, puede desmontarse en segundos sin herramientas especiales, no genera zonas muertas ni roscas donde se acumulen residuos, y puede combinarse libremente con componentes de distintos fabricantes que cumplan el mismo estándar dimensional.
Estándares: DIN 32676 vs ASME BPE
Existen dos estándares dimensionales principales para racores clamp, y no son intercambiables:
DIN 32676 (norma europea): el estándar dominante en Europa. Define los diámetros externos de los ferrules, los ángulos del chaflán y las dimensiones de la junta. Es la referencia para la gran mayoría de instalaciones farmacéuticas y alimentarias en España y Europa. Los tamaños más habituales van de DN25 (1″) a DN102 (4″).
ASME BPE (estándar americano de bioproceso): más exigente que DIN 32676 en acabados superficiales, tolerancias dimensionales y requisitos de documentación. Obligatorio en instalaciones biotecnológicas que deben cumplir con requisitos FDA o que producen biofármacos bajo estándares de alta pureza. Los acabados SF4 (Ra ≤ 0,5 μm + electropulido) son el mínimo para superficies en contacto con el producto.
Regla práctica: no mezcles componentes DIN 32676 y ASME BPE en la misma conexión sin usar adaptadores certificados. Sus geometrías no son idénticas y una conexión mixta puede no sellar correctamente.
Material y Acabado Superficial del Racor Clamp
Para aplicaciones farmacéuticas y alimentarias, el material estándar es el acero inoxidable AISI 316L:
• Mayor resistencia a la corrosión que el 316 convencional gracias al menor contenido en carbono (≤0,030%)
• Pulible a Ra ≤ 0,8 μm (higiénico estándar) o Ra ≤ 0,4 μm + electropulido (ASME BPE)
• Soldable sin riesgo de corrosión intergranular en la zona afectada por el calor
• Certificado de material EN 10204 tipo 3.1 disponible de los fabricantes de calidad
El acabado superficial interior es crítico: una superficie más rugosa acumula residuos, dificulta la limpieza y puede ser fuente de contaminación microbiana. Para instalaciones GMP, especifica siempre el valor Ra requerido y exige el certificado de acabado superficial.

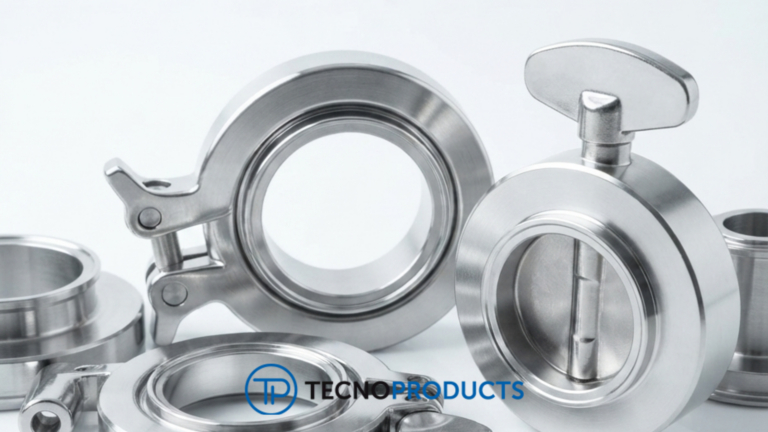

Tipos de Abrazaderas Clamp
La abrazadera es el elemento que mantiene unidos los dos ferrules, comprimiendo la junta de sellado. Existen varias versiones:
Abrazadera de dos piezas con tuerca mariposa: la más habitual. Fácil de abrir y cerrar a mano, apta para la mayoría de aplicaciones.
Abrazadera de palanca rápida (quick-release): apertura sin herramientas con un giro de palanca. Ideal cuando la frecuencia de apertura es alta (puntos de muestreo, conexiones de mantenimiento frecuente).
Abrazadera de un solo perno: mayor sujeción. Para aplicaciones de mayor presión o donde la vibración del sistema podría aflojar una abrazadera de palanca.
Abrazadera con indicador de posición: incorpora un indicador visual que confirma que la conexión está correctamente cerrada. Útil en instalaciones con muchos puntos de conexión donde la verificación visual es difícil.
Buenas Prácticas de Instalación y Mantenimiento
Para garantizar la integridad y la higiene de las conexiones clamp a lo largo del tiempo:
• Inspecciona siempre la junta antes de cerrar la conexión. Una junta deformada, agrietada o con restos del proceso anterior debe sustituirse antes de cerrar.
• Verifica el alineamiento de los dos ferrules antes de cerrar la abrazadera. Un desalineamiento puede causar una junta extruida o un sello deficiente.
• Aprieta la abrazadera con el par recomendado por el fabricante. Ni sobre-aprietes (puede extrrudir la junta) ni infra-aprietes (puede generar una fuga a presión).
• Protege los ferrules almacenados con tapones de protección para preservar las superficies de sellado.
• Documenta cada apertura y cambio de junta en el registro de mantenimiento del sistema.
Conclusión
El racor clamp es mucho más que un conector: es la base de una instalación higiénica flexible, modular y mantenible. Su correcta especificación —estándar, material, acabado superficial, documentación— y su uso riguroso con las juntas y abrazaderas adecuadas son la garantía de una instalación que cumple y que dura. En Tecno Products suministramos racores clamp DIN 32676 y ASME BPE en acero 316L con todos los acabados y documentación completa para cualificación GMP. Consulta nuestro catálogo o habla con nuestro equipo técnico.
