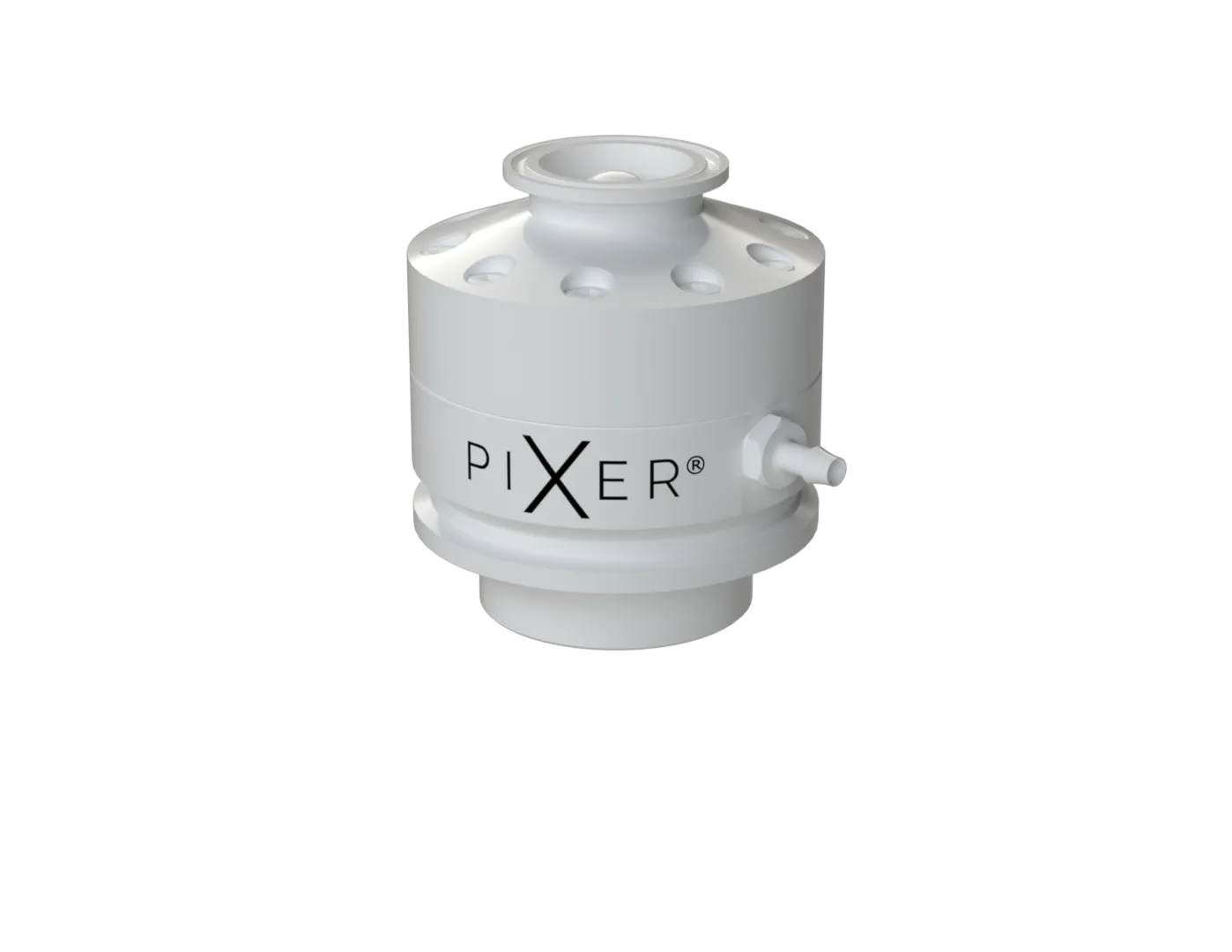

La bomba de diafragma single use PIXER® de Alphinity está diseñada para la transferencia y recirculación de fluidos en bioprocesos farmacéuticos y biotecnológicos. Combina un cabezal desechable con un accionamiento reutilizable y una arquitectura de diafragmas radiales orientada a reducir la pulsación y la exposición del producto a esfuerzos de cizalla.
En Tecno Products, distribuidor de Alphinity en España y Portugal, te ayudamos a estudiar el modelo y la configuración a partir del caudal, la viscosidad, la presión y los requisitos del circuito.
Solicitar información técnica sobre PIXER · Comparar modelos y caudales
Cómo funciona la bomba single use PIXER
PIXER es una bomba volumétrica de desplazamiento positivo. Según el modelo, utiliza tres, cinco o siete diafragmas dispuestos radialmente. La superposición de sus ciclos de impulsión busca obtener un flujo de baja pulsación, especialmente relevante en recirculación, filtración y dosificación.
El cabezal y los diafragmas forman la parte de un solo uso en contacto con el líquido. El motor se conserva entre cambios de cabezal. La entrada principal está situada en la parte superior; Alphinity recomienda una alimentación por gravedad cuando la disposición del proceso lo permite.
Frente al bombeo peristáltico por compresión de un tubo, esta arquitectura utiliza cámaras de diafragma. La elección entre tecnologías debe considerar la sensibilidad del producto, el intervalo de operación y la recuperación requerida. La baja pulsación no sustituye los ensayos de integridad, actividad o viabilidad del producto.
Modelos PIXER: caudal, volumen interno y conexiones
La familia comprende P0, P10, P20, P30 y P40, además de las variantes P0 Fast Prime y P20 Fast Prime. La siguiente tabla reproduce los valores técnicos publicados por Alphinity, con unidades adaptadas al castellano.
| Modelo | Diafragmas | Caudal mínimo a 1 rpm | Caudal máximo | Volumen interno | Entrada principal |
|---|---|---|---|---|---|
| P0 Fast Prime | 3 | 0,73 mL/min | 0,73 L/min | 14 mL | 3/4″ TC |
| P0 | 3 | 0,73 mL/min | 1,10 L/min | 22 mL | 1,5″ TC |
| P10 | 5 | 1,7 mL/min | 5,10 L/min | 45 mL | 1,5″ TC |
| P20 Fast Prime | 5 | 16,7 mL/min | 30,1 L/min | Aprox. 190 mL | 1,5″ TC |
| P20 | 5 | 16,7 mL/min | 40,1 L/min | 300 mL | 3″ TC |
| P30 | 5 | 135 mL/min | 175,5 L/min | 1.300 mL | 4″ TC |
| P40 | 7 | 185 mL/min | 240,5 L/min | 2.150 mL | 6″ TC |
TC identifica conexiones Tri-Clamp. El diámetro de la entrada principal no debe confundirse con el diámetro interior del tubo. Las variantes Fast Prime reducen el volumen interno respecto a sus modelos de referencia y están orientadas al cebado y la transferencia.
Alphinity declara una presión de operación de 6 bar, viscosidad de hasta 300 cP y temperatura del fluido de 4 a 40 °C. Estos límites deben comprobarse para la configuración y las condiciones concretas; no implican que los valores extremos de caudal, presión y viscosidad se alcancen simultáneamente. El volumen interno del cabezal tampoco equivale al volumen residual de todo el circuito.
Materiales y documentación para calidad
- Cuerpo del cabezal de polipropileno y diafragmas de TPV, vulcanizado termoplástico.
- Materiales USP Class VI y materiales en contacto con el fluido conformes a requisitos FDA, según la información del fabricante.
- Fabricación en sala limpia ISO Class 7 y declaración BSE/TSE free.
- Compatibilidad con irradiación gamma; perfil de extraíbles disponible bajo solicitud.
- Accionamiento reutilizable con grado de protección IP65 indicado por Alphinity.
Para la evaluación del suministro, solicita la documentación aplicable a la referencia elegida, la compatibilidad química, el estado de esterilización y las condiciones de irradiación. La compatibilidad gamma no significa por sí sola que el cabezal se entregue estéril. La clasificación de la sala y los ensayos de materiales tampoco equivalen a una certificación GMP del proceso del usuario.
Aplicaciones en pharma y biotech
Alphinity propone PIXER para proteínas y anticuerpos monoclonales, vacunas, terapia celular y génica, vectores virales, mRNA y nanopartículas lipídicas. También contempla preparación de tampones viscosos y operaciones de fabricación continua o híbrida. La selección requiere evaluar el fluido y la etapa de proceso.
Bombeo para filtración tangencial y TFFi
En TFF, el caudal de recirculación y las oscilaciones de presión influyen en la operación del módulo. PIXER forma parte del sistema de filtración tangencial TFFi de Alphinity y también se ofrece para integración en equipos a medida. La presión admisible de la bomba no es una consigna de presión transmembrana.
Consulta nuestra guía de filtración tangencial TFF y los criterios de diseño del circuito y recuperación de producto para valorar el conjunto de bomba, membrana e instrumentación.

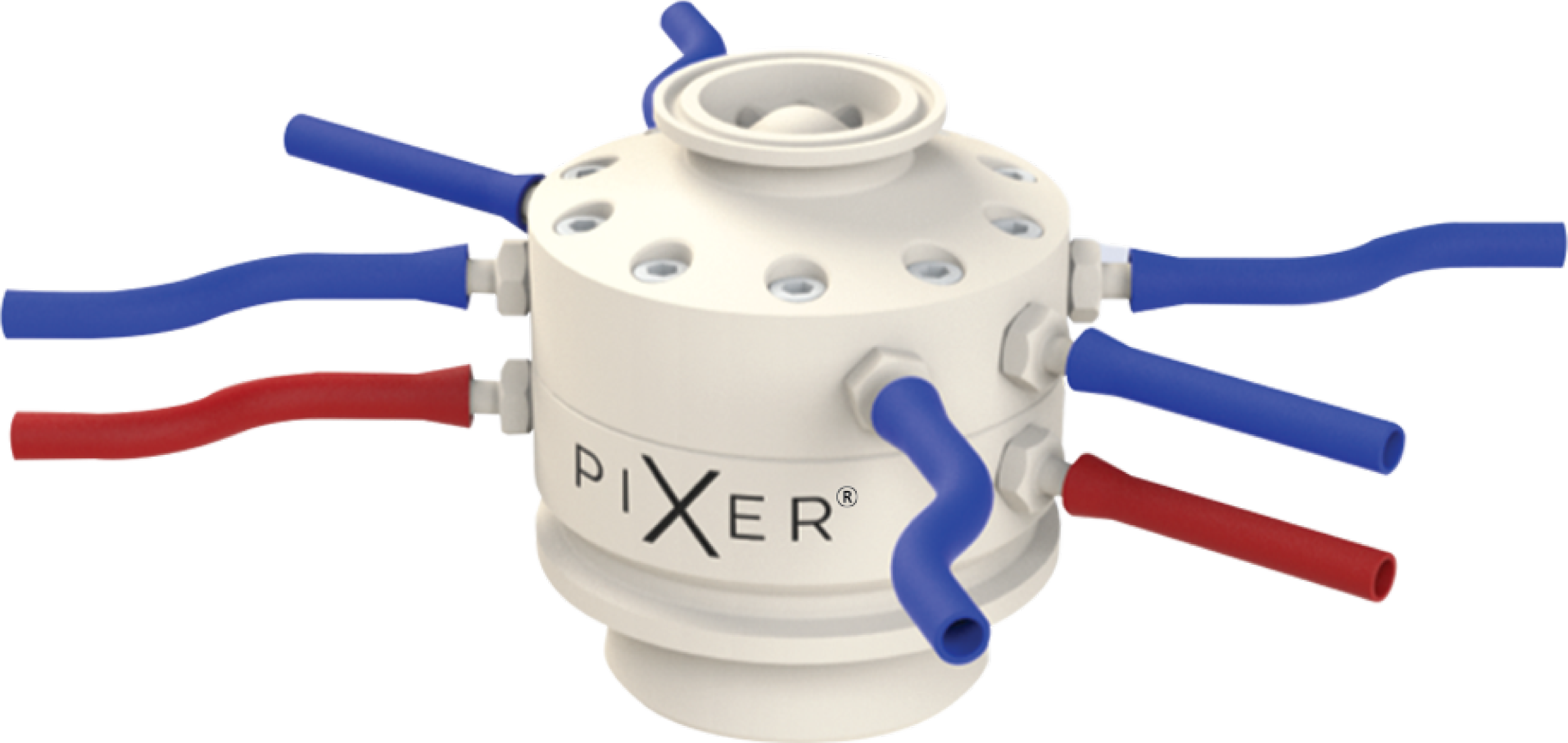

Inyección y mezcla dentro del cabezal
La gama admite puertos de inyección para aportar una corriente secundaria al cuerpo de la bomba. Estas conexiones necesitan una alimentación impulsada: no son entradas auxiliares alimentadas únicamente por gravedad. El número de puertos y salidas depende del modelo y debe definirse al configurar el cabezal.
Cómo seleccionar la configuración de PIXER
Para estudiar la bomba, necesitamos conocer el caudal mínimo y máximo, el volumen de lote, la viscosidad a la temperatura de trabajo y la presión prevista. También importan el producto, el tampón, las conexiones, la disposición de la alimentación y el volumen que se desea recuperar.
Define además el régimen de trabajo, los requisitos de automatización y la documentación de calidad necesaria. Para completar el circuito, revisa nuestros sistemas Single Use, los sistemas ensamblados para aplicaciones single use y la gama de bombas.
Preguntas frecuentes sobre PIXER
¿Qué se sustituye entre usos?
El cabezal, incluido el cuerpo y los diafragmas en contacto con el fluido, es desechable. La unidad de accionamiento se reutiliza. Deben seguirse las instrucciones de montaje y uso de la configuración suministrada.
¿Puede bombear fluidos viscosos?
Alphinity publica una viscosidad máxima de 300 cP. Para seleccionar el modelo hay que relacionar ese dato con el caudal, la temperatura, la alimentación y la resistencia del circuito previsto.
¿La bomba permite invertir el flujo?
No. PIXER está diseñada para impulsar en un único sentido, incluso al cambiar el sentido de giro del motor. El vaciado o la recuperación deben resolverse mediante la configuración del circuito y sus válvulas.
¿Puede integrarse en un sistema existente?
El fabricante ofrece PIXER como componente independiente, además de su uso en TFFi. La integración requiere comprobar conexiones, accionamiento, control y límites de los demás componentes.
Solicita asesoramiento técnico y documentación
Consulta a Tecno Products sobre la bomba PIXER. Indícanos producto, caudal, viscosidad, presión y volumen de lote para estudiar la configuración y solicitar la documentación correspondiente.
Fuente técnica: PIXER de Alphinity. PIXER® es una marca registrada de Alphinity. Datos consultados en septiembre de 2026.
